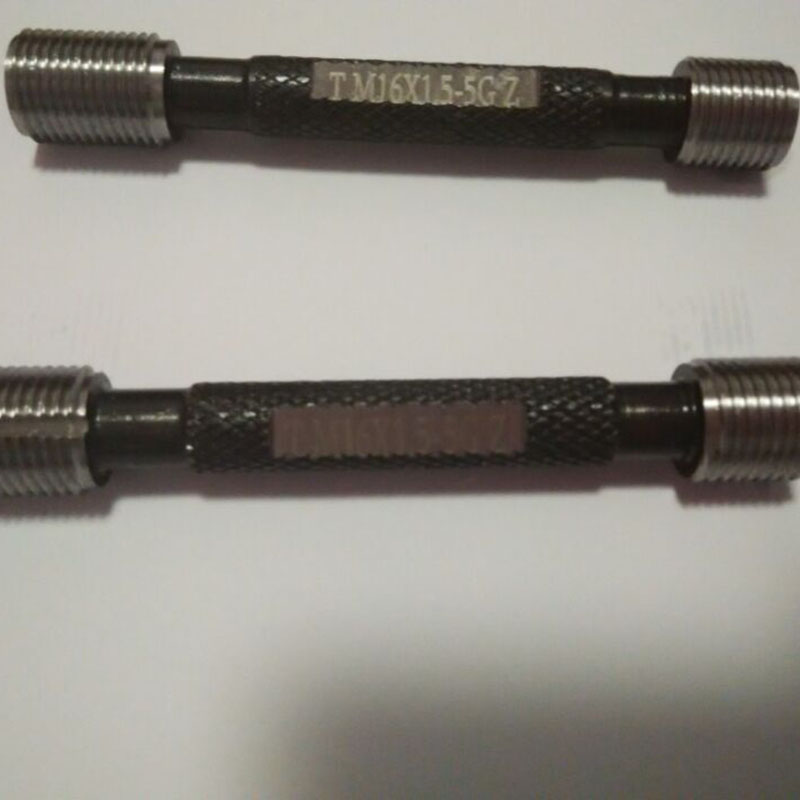

Thread dugó mérő

Cégünk testreszabhatja a 0,8 mm-300 mm-es metrikus (M), az amerikai (UNC, UNC, UNF, UNEF, UNP, NPSC, NPSM, NPSH, NPSF, NPSI, NPSL, NH), NH), Brit (BSW, BSF), Japán Standard PT, RD német standard RP (Din29999), G-Tube Buckles, Square Buckles, Rd buckles, RD (RD) Din405), fogazott, trapézi (tr, acme, csonk acme), gázhenger (pz, w), kúpos (npt, nptf, z, bkg, r, rc, rp, rp, pt, zg, wkg, bspt, bspp, stb. Gépek (SM), ST huzalszálmérő, kerékpár (akkumulátora) Különleges szálmérő (B, BC), elektromos készülékek speciális szál (1BA, 2BA, 3BA, 4BA, 5BA stb.), Szelepszál (5v1, 8v1 stb.) PG48), API Standard Gages, API olajcsövek szálak, API kúpos getek, balekrúd-szálak (CYG13-10, CYG16-10, CYG19-10, CYG22-10, CYG25-10, CYG29-10,

KGG32-10, KGG36-10, KGG40-10), olajcső-szálmérő (LP, TBG, UP TBG, CSG, LCSG, NC).

Precíziós mérési meghatározás és a szál dugó mérőeszközök alapfunkciói

A Storaen szál dugó mérőeszközök alapvető metrológiai eszközök, amelyek célja a belső csavaros szálak dimenziós pontosságának ellenőrzése, biztosítva a nemzetközi szabványok betartását és az optimális mechanikai teljesítményt. Kritikus szálmérési mérőműszerként megoldásaink meghatározzák a pontosságot egy kettős funkcióval, a Go/No-Go kialakításon keresztül, különféle száltípusokhoz-a metrikus és hüvelyk alapú profiloktól a speciális BSP szálak mérőeszközökig és a csőrendszerek BSPP-szálak mérőeszközéig.

A pontosság meghatározása a szálak ellenőrzésében

A szál dugómérő bináris ellenőrző eszközként szolgál: a "go" végnek simán át kell mennie a belső szálon, megerősítve, hogy megfelel a minimális anyagi állapotnak (nominális méret mínusz megengedhető tolerancia), míg a "no-go" végnek nem kell beírnia, biztosítva, hogy a szál ne haladja meg a maximális megengedett toleranciát. Ez a kialakítás kiküszöböli a szubjektív megítélést, objektív eredményeket biztosítva a kritikus paraméterekhez, például a hangmagasság átmérőjéhez, a szálszöghez (pl. 60 ° metrikus, 55 ° a BSP -hez) és a hangmagasság. A Storaen mérőeszközei ragaszkodnak a szál dugómérő szabványos referenciáinak, mint például az ISO 965-3, az ASME B1.2 és a DIN 13, garantálva a nyomon követhető pontosságot az iparágakban.

A különféle alkalmazások alapfunkciói

Átfogó szál típusú lefedettség

A csavarszál -mérőeszközök a szálprofilok széles spektrumát alkalmazzák:

Metrikus szálak (M sorozat): Ideális az általános ipari használatra, a precíziós fokozatokkal, akár 6 órán keresztül is olyan szoros tolerancia alkalmazásokhoz, mint az autóipari motor alkatrészei.
BSPP (párhuzamos) és BSPT (kúpos) szálak: Szivárgásmentes csőcsatlakozásokhoz tervezték a hidraulikus rendszerekben (BSPP) és a gázvezetékek (BSPT), biztosítva az ISO 7-1 és a BS EN 10226 szabványok betartását.
NPT szálak: A kúpos csőfonalak egyedi megoldásai az ASME B1.20.1 -enként, kritikus az olaj- és gázipar nyomásintegritásához.

Hatékonyság a minőség -ellenőrzésben

Az intuitív GO/no-go mechanizmus akár 50% -kal csökkenti az ellenőrzési időt a kézi mérési módszerekhez képest, így nélkülözhetetlenné teszi a nagy volumenű gyártósorokat. A nem megfelelő szálak azonnali megjelölésével a szálmérő eszköz minimalizálja az átdolgozási költségeket, és megakadályozza, hogy a hibás alkatrészek az összeszerelésig terjedjenek-ez egy alapvető funkció a repülőgép-rögzítőelemek gyártásában vagy az orvostechnikai eszközök gyártásában, ahol a szálhiba-kockázatok katasztrofálisak.

Anyagi és tervezési tartósság

A Storaen szál dugómérőinek nagy szén-dioxid-széntartalmú acélból (60 órás+) vagy volfrám-karbidból épített acélból készülnek, és még magas hőmérsékleten vagy csiszoló környezetben is fenntartják a méret stabilitását. A felületi felület (RA ≤ 0,05 μm) biztosítja a sima beillesztést, védve mind a mérőeszközt, mind a munkadarabot a sérülésektől az ismételt használat során.

Bízzon a Storaenben a kritikus szálbiztosítás iránt

A Storaen szál dugó mérőeszközeinek párhuzamos pontosságát és megbízhatóságot biztosít -e a belső szálak kalibrálása az autóiparban, a BSPP -kapcsolatok ellenőrzése az ipari hidraulikában, vagy biztosítva az NPT szálak betartását az energiainfrastruktúrában. Ha a szigorú ragaszkodás a szál dugómérő szabványt és a globális száltípusok sokoldalú kialakítását kombinálja, felhatalmazzuk a gyártókat a nulla hiányosságú termelés elérésére-egy szál egyszerre.

Műszaki előírások és gyártási folyamatok a szál dugó mérőeszközökről

A Storaen szál dugó mérőeszközei a precíziós formázott metrológiai eszközök, amelyek célja a belső szálak ellenőrzésének szigorú igényeinek kielégítése, a részletes műszaki előírásokkal és a szigorú gyártási folyamatokkal kombinálva a pontosság, a tartósság és a globális szabványok betartásának biztosítása érdekében. A csavarszálak és a BSP szálmérők megbízható szolgáltatójaként olyan megoldásokat szállítunk, amelyek meghatározzák a szálmérés kiválóságát az iparágaktól kezdve az autóiparig.

Műszaki előírások: Precision minden alkalmazáshoz definiálva

Méret és szál típusú lefedettség

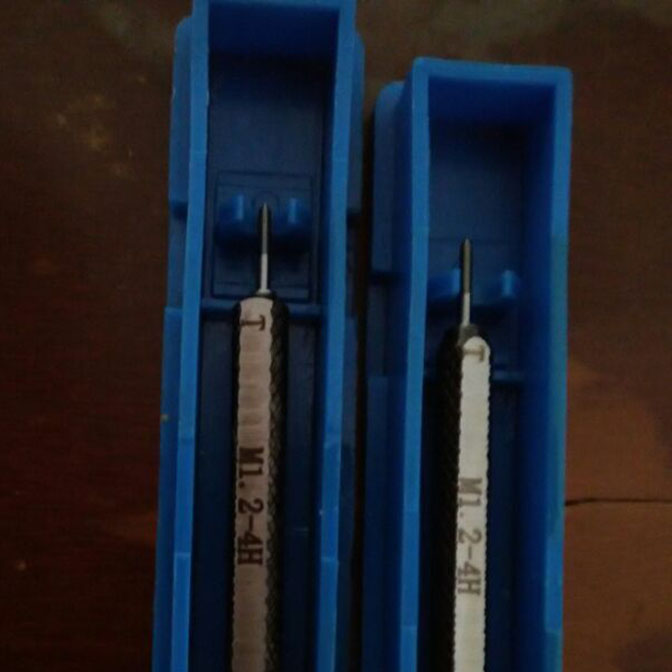

A szál dugó mérőeszközeink a sokoldalú névleges átmérőjű tartományt 0,8 mm-től (m1) a mikro-pontosságú alkatrészeknél a 300 mm-ig (M300) a nehéz ipari szálakhoz, a különféle profilokhoz befogadva:

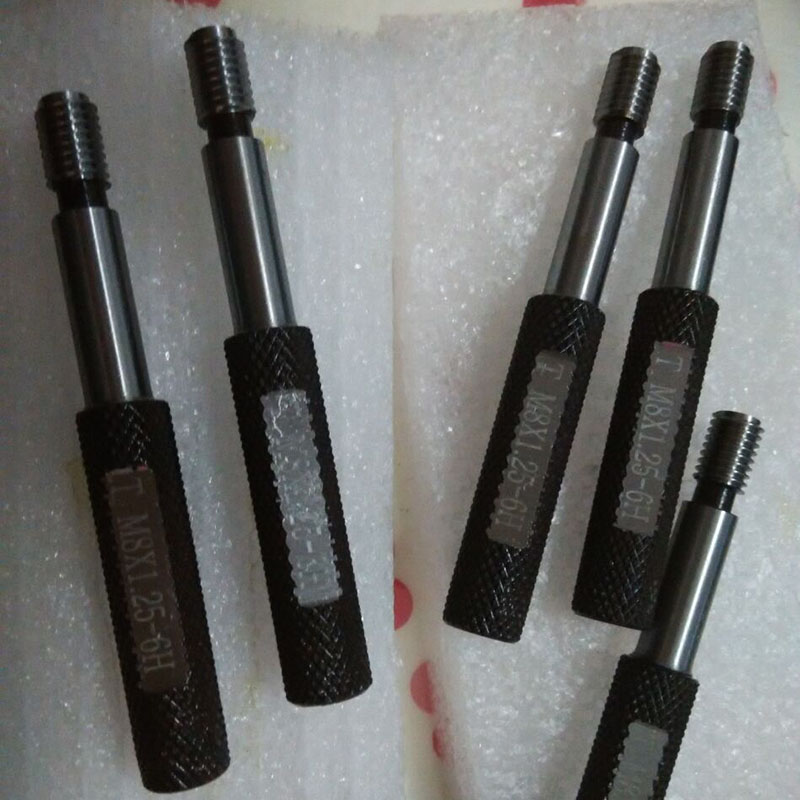

Metrikus szálak (ISO): 4H és 8H fokozat, ideális az általános mérnöki munkahoz (pl. M20 × 1,5-6H);
BSPP & BSPT szálak: Párhuzamos (BSPP, ISO 7-1) és kúpos (BSPT, BS EN 10226) variánsok a szivárgásbiztos csőcsatlakozásokhoz, beleértve a G1/2 és R1/4 méreteket;
Speciális típusok: Egyedi megoldások az NPT, ACME és védett szálakhoz, biztosítva a kompatibilitást a szál dugómérő szabványos referenciákkal, például az ASME B1.2 és a DIN 13.

Pontosság és tolerancia -ellenőrzés

A H6-H9 precíziós osztályokban kaphatók (a H6-mal a legmagasabb fokú), a mérőeszközök mikron szintű pontosságot érnek el (pl. ± 0,0015 mm az M10 × 1,0 esetén). Mindegyik szálmérési mérőt a nyomon követhető szabványokkal szemben kalibrálják, a Nemzeti Metrológiai Intézetekhez (pl. NIST, PTB) kapcsolódó tanúsítás kíséretében, biztosítva az ISO 9001 minőségi rendszerek betartását.

Anyag és felületi kivitel

A nagy szén-dioxid-széntartalmú acélból (60HRC+-ra edzett) vagy volfrám-karbidból készült, a szélsőséges kopásállóság érdekében, a szálmérő szerszámunk tükörszerű RA 0,05 μm felületet tartalmaz, hogy minimalizálja a súrlódást a beillesztés során. Az opcionális ónbevonatok fokozzák a korrózióállóságot durva környezetben, meghosszabbítva az élettartamot 25%-kal.

Gyártási folyamatok: Kivitelezés minden lépésben

Számítógépes tervezés (CAD)

A folyamat a szálparaméterek 3D -s modellezésével kezdődik – a TITCH, a FLANK szög és a tolerancia zónák -, amelyek fejlett szoftvert használnak, hogy biztosítsák az ügyfelek specifikációinak és a szál dugómérő szabványos követelményeinek igazítását. A speciális modulok olyan komplex profilokat kezelnek, mint a BSPP szálmérők, biztosítva az 55 ° -os szálak és a párhuzamos szárnyak pontos replikációját.

Pontossági megmunkálás

A nyersanyagok hőkezelésen mennek keresztül, hogy optimalizálják a keménységet a CNC őrlése előtt és a csiszolás a szálprofilt mikron szintű pontossággal alakítják ki. A bonyolult geometriákhoz a huzal-EDM-et (elektromos kisülési megmunkálást) éles, burr-mentes szálgyökerek létrehozására használják, amelyek kritikusak a mérési hibák megakadályozására a szoros tolerancia alkalmazásokban.

Szuperfinanszírozás és kalibrálás

A szigorú szupergyógyászati eljárás a mérőeszközt a megadott RA felületre csiszolja, amelyet többpontos kalibrálás követ a koordináta mérőgépek (CMM) és az optikai interferométerek segítségével. Ez biztosítja, hogy mind a "Go", mind a "no-go" vége megfeleljen a nemzetközi szabványok szerinti tolerancia-határértékeknek.

Minőségbiztosítás és tanúsítás

Minden szál dugómérő 100% -ban funkcionális tesztelésen megy keresztül a GO/NO-GO teljesítmény ellenőrzésére, az eredmények nyomon követhető jelentésben dokumentálva. Ez a minőség iránti elkötelezettség a mérőeszközöket az iparágak számára előnyben részesített választássá teszi, ahol a szál integritása nem tárgyalható, mint például a repülőgép-rögzítők és az orvostechnikai eszközök gyártása.

Bizonyítsa meg a storaen -t a kompromisszumok nélküli pontosságért

Függetlenül attól, hogy szükség van -e egy szabványos szál dugómérőre a metrikus szálakhoz, egy speciális BSP szálmérőt, vagy egyéni megoldást a szabadalmaztatott profilokhoz, a Storaen műszaki előírásai és a gyártási szakértelem páratlan megbízhatóságot biztosítanak. A globális szabványok innovatív mérnöki integrálásával biztosítjuk, hogy minden előállított szálmérő eszköz beállítja a precíziós referenciaértéket – a minőség -ellenőrzési folyamatokat bizalommal növeli.
