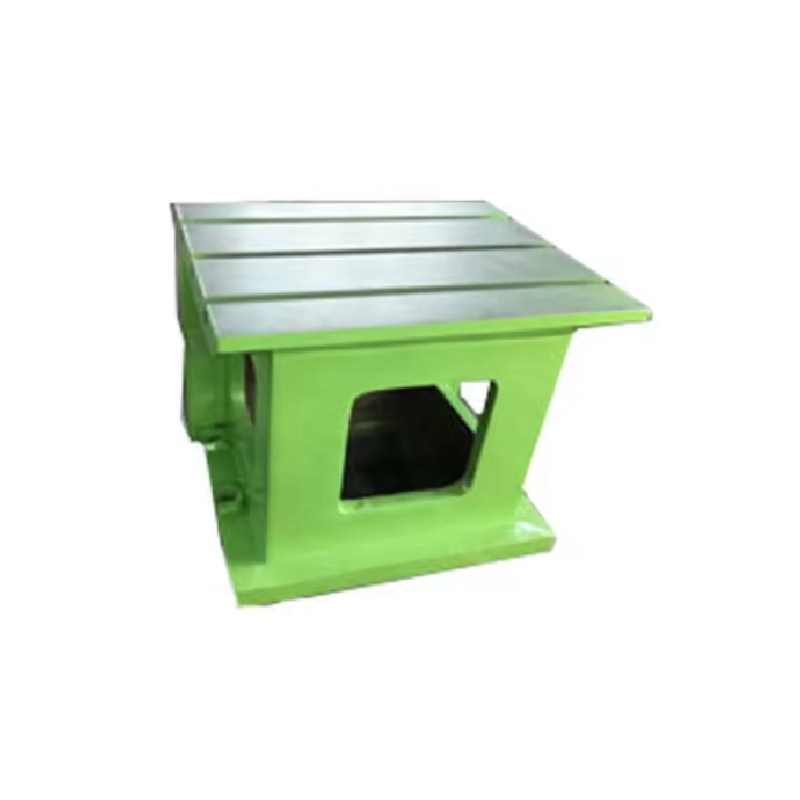

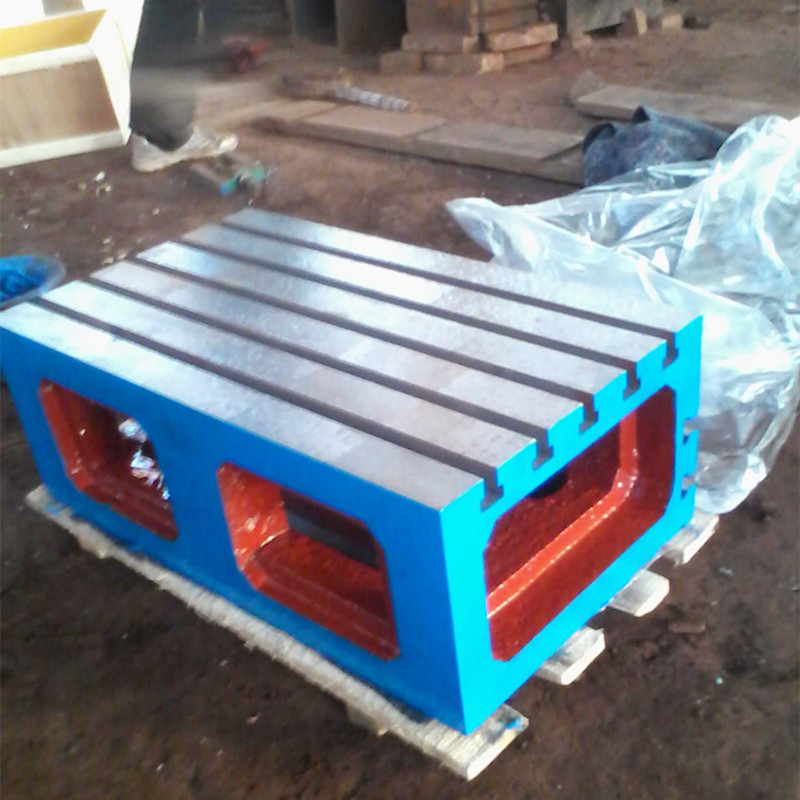

Öntöttvas négyzet doboz

* Kiváló minőségű öntöttvasból készül.

* Hőt kezeltek a stressz enyhítésére.

* Két pontszámban kínálják fel – osztályok: 2 és 3.

* Módított T-reteszek és fúrva tartott rések, amelyek megkönnyítik a rögzítést.

* Különleges méretek, az ügyfelek konkrét követelménye szerint is.

• Megfelelő párként kínálják.

Származási hely ： hebei, Kína

Garancia ： 1 év

Testreszabott támogatás ： OEM, ODM, OBM

Márkanév ： Storan

Modellszám ： 2009

Anyag ： Testreszabott

Pontosság ： Testreszabott

Működési mód ： Testreszabott

Az elem súlya ： Testreszabott

Kapacitás ： Testreszabott

Anyag ： HT200-300

Specifikáció ： Testreszabás

Felület ： lapos, t-reteszek és fúróhelyek

A működő felület keménysége ： HB160-240

Felszíni kezelés ： Kézzel borított vagy befejezés

Öntödei folyamat ： Homoköntés vagy centrifugális öntvény

Öntvénytípus ： gyanta homok öntés

Festés ： alapozó és arcfestés

Felszíni bevonat ： Pácolóolaj és műanyag bélelt vagy korróziógátló festékkel borítva

Csomagolás ： rétegelt lemez doboz

Átfutási idő

Az öntöttvas négyzet doboz műszaki specifikációja:

Öntöttvas négyzet doboz anyag: HT200-HT300 a kopásállósághoz

Az öntöttvas négyzet alakú doboz anyaga közvetlenül befolyásolja annak tartósságát és pontosságát – különösen a durva ipari környezetben. A Storaen a HT200-HT300 szürke öntöttvas választja az Iron Square Box oldatokhoz, egy prémium ötvözethez, amely kiegyensúlyozza a keménységet, a stabilitást és a kopásállóságot a standard alternatívákkal szemben. Így ez az anyag biztosítja, hogy a szerszám a szigorú műhely használatával szemben álljon:

1. ipari minőségű keménység a nagy teherbírású használatra

A HT200-HT300 öntöttvas (160–240HB keménység) a keménység érdekében tervezték:

Kiváló kopásállóság: A gyöngyházi mikroszerkezet 20% -kal jobb kopási ellenállást kínál, mint az alacsonyabb fokú vasalók, a sima felületek (RA ≤1,6 μm) fenntartásával 10 000+ szorítócikluson keresztül. Ez kritikus jelentőségű az őrléshez vagy a fúráshoz használt öntöttvas négyzet dobozok esetében, ahol az állandó szerszámkontaktus károsítja a lágyabb anyagokat.
Nehéz terhelés: 200–300 mPa szakítószilárdsággal a Iron Square Box modelljeink akár 500 kg statikus terhelést is tartalmaznak deformáció nélkül – ideális a nagy munkadarabok támogatására a 3D mérés vagy a gép igazítás során.

2. Hőstabilitás a tartós pontosság érdekében

A hőmérsékleti ingadozások (10 ° C-40 ° C) nem veszélyeztetik a HT200-HT300 pontosságát:

Dimenziós konzisztencia: Az alacsony hőtágulás (11,6 × 10⁻⁶/° C) ± 0,02 mm/m egyenességet tart fenn 1000 mm felett, biztosítva a megbízható merőlegességet (90 ° ± 5 ‘) és a párhuzamos méréseket a CMMS -ben vagy az optikai komparátorokban.
Stressz-enyhítés kezelése: Az 550 ° C-os enyhítés kiküszöböli az öntési stressz 90% -át, megakadályozva a mikro-rákot, amelyek idővel lebontják az olcsóbb modelleket.

3. A gyártás kézműves javítja az anyag teljesítményét

A Storaen folyamatainak maximalizálják a HT200-HT300 potenciálját:

Gyanta homok öntése: Egységes falvastagságot (15–30 mm) és pontos T-slotokat (14–24 mm szélesség, ± 0,1 mm tolerancia) hoz létre a következetes terheléseloszláshoz.
Opcionális kézzel rögzített kivitel: A kritikus ellenőrzésekhez a kézművesek finomítják a felületeket 25+ érintkezési pontra/25×25 mm, növelve a terheléshordozó területet 30% -kal és csökkentve a munkadarab-elhajlást-a 0. osztályú síkosság elérése (≤0,0005 mm/m) repülőgép- vagy orvosi alkalmazásokhoz.

4. Bizonyított teljesítmény az igényes forgatókönyvekben

A Iron Square Box megoldásaink kiemelkednek, ahol a precíziós számít:

Nehéz gépek ellenőrzése: Egy 300x300x300 mm-es öntöttvas négyzet doboz támogatja a 200 kg-os dízelmotor-alkatrészeket a sík tesztelés során, a HT200 rezgési tompító tulajdonságaival minimalizálva a mérési hibákat.
CNC megmunkálási lámpatest: A HT300 240HB -os keménysége ellenáll a szerszámhatásnak, miközben a munkadarabokat ± 0,01 mm -en belül tartja be az összetett részgeometriákhoz az őrlési műveletek során.

5. Storaen anyagi ígérete: Tartósság és testreszabás

Az Ön igényeihez igazítva: Válassza a HT200 lehetőséget általános felhasználáshoz vagy HT300 szélsőséges terhelésekhez, méretben, 100×100 mm -es modellektől 600×600 mm -es ipari szerelvényekig.
Minőség, amelyben megbízhat: minden doboz megfelel a GB/T 4986-2004 és az ISO 8512-1 szabványoknak, amelyeket a CMM ellenőrzés igazol, és egyéves garanciával támogatja az anyagi hibák ellen.
Hosszú távú érték: A HT200-HT300 modellek 3x hosszabb ideig tartanak, mint az általános dobozok, és alacsonyabb teljes tulajdonjogot biztosítanak az üzletek számára, amelyek megbízható szerelőeszközökre támaszkodnak.

Ne veszélyeztetje az öntöttvas négyzet dobozának anyagminőségét. A Storaen HT200-HT300 konstrukciója ötvözi a keménységet, a hőstabilitást és a precíziós gyártást, hogy a Iron Square doboza még a legkeményebb műhelyekben is megőrizze a pontosságot. A napi rögzítéstől a kritikus ellenőrzésekig az anyagválasztás biztosítja, hogy a beruházás az idő próbáját biztosítja – amelyet a vezető ipari szerszámgyártó szakértelme támogat. Fedezze fel a mai választékunkat, és tapasztalja meg a Prémium öntöttvas különbségét.

Kézzel borított kivitel: ± 5 μm-es öntöttvas négyzet doboz pontossága a kritikus ellenőrzésekhez

A precíziós mérés és a szerelvényezés során az öntöttvas négyzet doboz felületének felülete a megbízható adatok és a költséges hibák közötti különbséget jelentheti – különösen olyan iparágakban, mint a repülőgépipar, az orvostechnikai eszközök és az autóipari gyártás. A Storaen megemeli az ellenőrzési szabványokat az Iron Square Box Solutions-rel, amely kézzel rögzített kiviteleket tartalmaz, egy kézműves-vezérelt eljárást, amely ± 5 μm-es pontosságot ér el a gépi földi alternatívákkal páratlanul. Így alakítja ki ez a prémium kivitel a szokásos eszközöket precíziós hangszerekké:

1. A kézkaparás művészete: a gépcsiszoláson túl

Míg a gépcsiszolás elfogadható felületeket hoz létre (RA ≤1,6 μm), a kritikus ellenőrzések mikroszkopikus tökéletességet igényelnek:

Mikro-kontakt optimalizálás: A képzett kézművesek manuálisan kaparják meg az egyes felületeket, hogy 25–30 precíziós érintkezési pontot készítsenek 25×25 mm-re, növelve a terhelést hordozó területet 30%-kal. Ez csökkenti a munkadarab -elhajlást 200 kg -os terhelések alatt, biztosítva a 0. osztály (≤0,0005 mm/m) síkság -toleranciáját – a merőleges (90 ° ± 5 ‘) és a párhuzamosság (≤0,01 mm/m) ellenőrzésére a koordináta gépekben (CMMS).
A tökéletlenség eliminációja: A maradék feszültség vagy a mikro rezgéseket hagyó őrlőkkel ellentétben a kézkaparás eltávolítja ezeket a hibákat, és olyan egyenletes felületet biztosít, amely referencia -standardként szolgál a dimenziós metrológiai laboratóriumok számára.

2. Anyag és folyamat szinergiája a tartós pontosság érdekében

A Storaen öntöttvas négyzet dobozának kézi sütési folyamata a HT200-HT300 szürke öntöttvassal kezdődik (180–240HB keménység):

Kapitási kiválóság: Az öntöttvas finomszemcsés szerkezete a pontos pengés vágásokat fogadja el, lehetővé téve a kézművesek számára, hogy a felületeket ± 5 μm-es lapossá tegyék 300 mm hosszúságon-Ideal az optikai összehasonlító beállításokban vagy a Gage Block kalibrációjában használt vas négyzet doboz modellekhez.
Hőstabilitás: Az 550 ° C-os stresszcsökkentéssel kombinálva (az öntési feszültség 90% -át kiküszöbölve) a kézzel készített kivitel ellenáll 10 ° C-40 ° C-os környezetben, megőrizve a pontosságot évtizedek óta.

3. alkalmazások, ahol minden mikron számít

A kézzel borított öntöttvas négyzet alakú oldatok kiemelkednek a magas tétű forgatókönyvekben:

Repülési alkatrészek ellenőrzése: A 400x400x400 mm-es vas négyzet doboz ≤0,005 mm-es eltérést biztosít, amikor a sugárhajtású motor rögzítő konzoljainak merőlegességét ellenőrzi, kritikus a rezgésmentes összeszerelés szempontjából.
Orvostechnikai eszközök gyártása: A műtéti műszerkészletben a kézzel készített felületek ± 5 μm-es pontossága garantálja az ortopédiai implantátumok fúrására vonatkozó következetes szögeket, ami 20%-kal csökkenti a hulladék sebességét.
Autóipari minőség-ellenőrzés: A robotkarok kalibrálására használva a sebességváltó összeszerelésében a dobozok 0,01 mm/m-en belül tartják fenn a párhuzamosságot, megakadályozva a költséges eltéréseket a nagy volumen termelésben.

4. Storaen’s Edge: A kézművesség megfelel

Testreszabás kompromisszum nélkül: Válasszon a szabványos méretek közül (100×100 mm-600×600 mm), vagy kérjen egyedi méreteket-minden kézzel készített öntöttvas négyzet doboz 3D lézer-szkennelést végez, hogy biztosítsa a GB/T 4986-2004 és az ISO 8512-1 betartását.
A tartósság beépítve: Az 5 μm-es korrózióellenes olaj bevonása megvédi a felületet a hűtőfolyadéktól és a páratartalomtól, és 2x-rel meghosszabbítja a Iron Square Box modellek élettartamát a bevonat nélküli versenytársakhoz képest a durva műhelykörnyezetben.
Megbízhatóság, amelyben megbízhat: 1 éves garancia a felszíni kopás vagy a dimenziós sodródás ellen, a kézzel készített szerszámok nyugalmat nyújtanak az ellenőrzésekhez, ahol a kudarc nem lehetséges.

Amikor a kritikus ellenőrzések szubmikron pontosságot igényelnek, bízz a Storaen kézzel készített öntöttvas négyzet dobozában. Nem csupán az eszközök, ők a kézműves készség és az ipari mérnöki munkafegyverek, amelyek célja a modern gyártás szigorú előírásainak megfelelése. Fedezze fel a mai tartományunkat, és fedezze fel, hogy ± 5 μm -es pontosság hogyan képes megemelni a minőség -ellenőrzési, rögzítési és mérési folyamatokat – amelyeket egy olyan márka megbízhatósága, amely megérti a tökéletesség értékét.

• •
