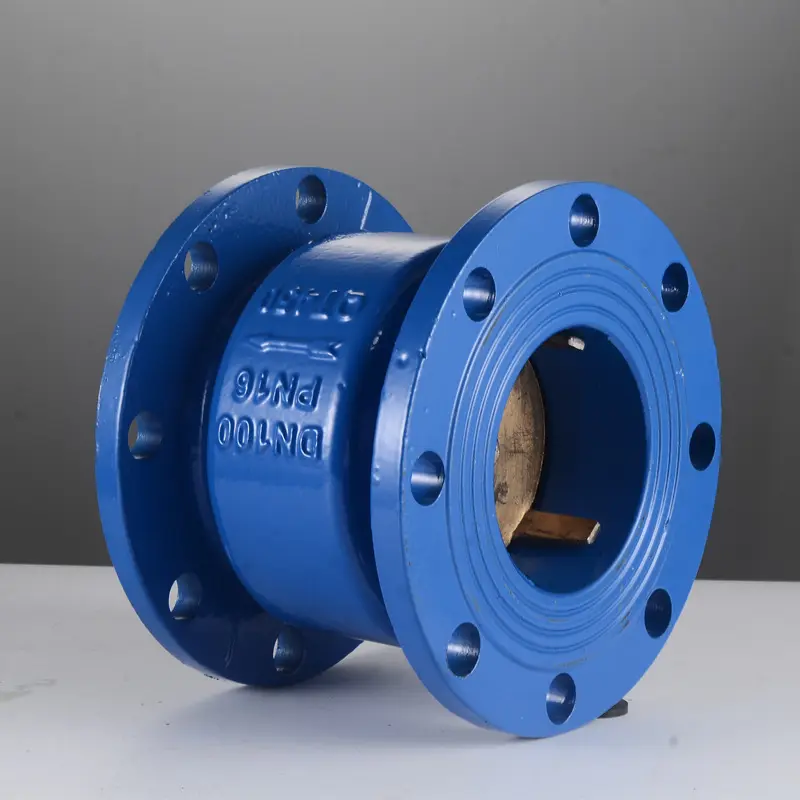

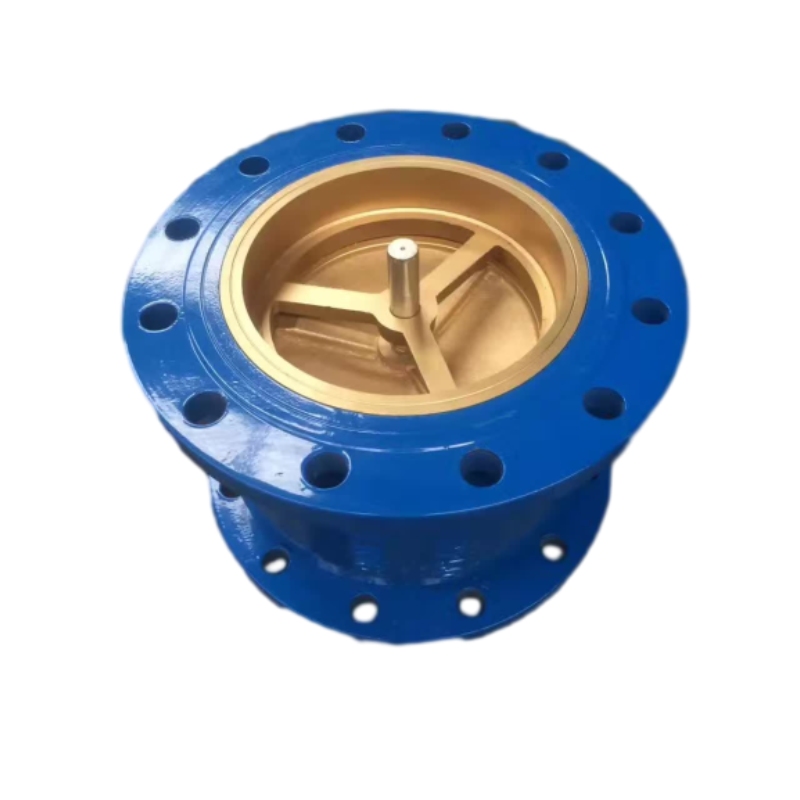

Csendesítő ellenőrzőszelep

A hangtompító -ellenőrző szelep szerepe az, hogy megakadályozza az áramlást az ellenkező irányba, csak lehetővé teszi, hogy a közeg egy irányba áramoljon. Általában ez a szelep automatikus, a folyadéknyomás áramlási irányában nyitva van a szelep; A folyadék áramlása az ellenkező irányban, a folyadéknyomás és a szeleplap öngravitációjának szelepfalán a szelep ülésen, ezáltal levágva az áramlást. Nem alkalmas szilárd részecskéket és viszkozitást tartalmazó közegekben való felhasználásra.

Mi az a csendes ellenőrző szelep?

A csendes ellenőrző szelepet, a különféle csővezetékrendszerek alapvető alkatrészét, célja a visszaáramlás megakadályozása, miközben minimalizálja a hidraulikus sokkot. A hagyományos ellenőrző szelepekkel ellentétben, amelyek egy súlyozott korongra vagy golyóra támaszkodnak, a csendes ellenőrző szelepek egyedi mechanizmust használnak, amely jelentősen csökkenti a zajt a működés közben. Ez a szolgáltatás különösen előnyös azokban az alkalmazásokban, ahol a zajszintet minimálisra kell tartani, például lakossági és kereskedelmi vízvezeték -szerelvényeket, HVAC rendszereket és tűzvédelmi rendszereket.

A csendes ellenőrző szelep elsődleges funkciója az, hogy lehetővé tegye a folyadék egy irányba történő áramlását, miközben automatikusan bezáródik a fordított áramlás megakadályozása érdekében. Ezt egy rugóval töltött mechanizmus révén érik el, amely gyorsan reagál a folyadéknyomás változásaira. Amikor az áramlás leáll, vagy megkezdődik, a szelep tárcsa szorosan bezáródik, hogy megakadályozzák a visszaküldést, hatékonyan megőrizve a rendszer integritását és megvédve a berendezéseket a potenciális károktól.

A csendes ellenőrző szelepek egyik legfontosabb előnye, hogy képesek csökkenteni a víz kalapáccsal, egy olyan jelenség, amely akkor fordul elő, amikor a mozgásban lévő folyadékot hirtelen abbahagyják, és olyan nyomás -túlfeszültségeket hoznak létre, amelyek cső károsodáshoz és zajhoz vezethetnek. A csendes ellenőrző szelepek kialakítása enyhíti ezeket az eseményeket azáltal, hogy simább átmenetet biztosít a folyadékok áramlásához, ezáltal javítva a csővezeték -rendszerek általános élettartamát és teljesítményét.

Kereskedelmi és ipari alkalmazásokban a csendes ellenőrző szelepek felszerelése jelentős megtakarításokat eredményezhet a karbantartási költségekben és a szivárgás vagy a berendezés meghibásodása által okozott javításokhoz. Megbízható funkciójuk az egyirányú áramlás biztosításában, valamint a zajtalan működés további előnye, a csendes ellenőrző szelepek preferált választássá teszik a mérnökök és a rendszertervezők számára.

Összefoglalva: a csendes ellenőrző szelep kulcsfontosságú eszköz a tényleges áramlásszabályozás fenntartásához és a visszaáramlás megelőzéséhez, a zajcsökkentési tulajdonságokkal, amelyek megkülönböztetik azt a hagyományos alternatíváktól.

Kettős védelem: zajszűrés és víz kalapácsvédelem – Hogyan csendesítőszelepek csendes szivattyúszobák

A Storaen elnémító ellenőrző szelepe forradalmasítja a szivattyú rendszer biztonságát és kényelmét azáltal, hogy két kritikus funkciót integrál – a víz kalapács megelőzését és a zajcsökkentést – egyetlen, tervezett megoldásba. Ellentétben a hagyományos ellenőrző szelepekkel, amelyek zavaró „kalapácsos” zajokat és pusztító nyomás túlfeszültségeket okoznak, kialakításunk a rugóval betöltött lassú bezárási mechanizmust kombinálja a zajtompító anyagokkal, így ideális a kereskedelmi épületek, ipari növények és a lakóépületekhez, ahol a csendes üzemeltetés és a csővezeték védelme nem tárgyalható.

1. Víz kalapácsvédelem: Az ellenőrzött bezárás tudománya

A csendes ellenőrző szelepünk középpontjában egy precíziós rugó-töltésű tárcsa található, amely biztosítja a fokozatos bezárást, amely elnyomja a víz kalapácsot:

Kettős stádiumú leállás: Amikor a szivattyú áramlása leáll, a lemez gyorsan (0,5 másodpercen belül) 80% -kal zárul le, hogy letartóztassa a visszaáramlást, akkor az utolsó 20% lassan bezáródik 3–15 másodperc alatt (a tűszelepen keresztül állítható), csökkentve a nyomás túlfeszültségét ≤1,3x munkaerő-nyomásra-40% -kal hatékonyabb, mint a szokásos ellenőrző szelepek.
Rengeteg konstrukció: Egy gömbölyű vasaló vagy 316L rozsdamentes acél test 2,5 mPa -ig terjedő nyomást gyakorol, és -10 ° C -tól 80 ° C -ig terjed, míg a rozsdamentes acél rugó ellenáll a korróziónak, biztosítva az 50 000+ ciklusú élettartamot kemény környezetben.

2. zajcsökkentés: A csendes működésre tervezett tervezés

Három tervezési tulajdonság együtt működik a hagyományos szelepek durva „slam” kiküszöbölése érdekében:

Gumi-infuzált tömítés: Az EPDM/NBR gumi bevonatú lemez puha, ütköző abszorpciós tömítést hoz létre, amely 40% -kal csökkenti a bezárási zajt a fém-fém érintkezőkhöz képest.
Gyakorlatos áramlási út: A derék alakú szeleptest minimalizálja a turbulenciát az elülső áramlás során, a hidraulikus zajt (≤70dB) vágva felére, kritikus fontosságú az irodák vagy a lakóterek melletti szivattyúszobák számára.
Nem fémes kenési hüvely: A PTFE-bevonatú hüvely csökkenti a korong és a szeleptest közötti súrlódást, kiküszöbölve az oldhatatlan szelepeknél gyakori magas hangú nyikorgások.

3. sokoldalú kialakítás változatos alkalmazásokhoz

Méretben kapható a DN40 -től a DN500 -ig, karima csatlakozásokkal (ASME B16.5/GB/T 17241,6), a csendesítőszelepek alkalmazkodnak a különböző rendszerekhez:

Kereskedelmi épületek: Szerelje be a szivattyúk üzleteit a sokemeletes vízellátó rendszerekbe a csővezetékek védelme és a bérlői kényelem fenntartása érdekében.
Ipari növények: Kezelje a piszkos vizet vagy az enyhe iszapokat törmelék-rezisztens korong-kialakítással, megakadályozva az eltömődést, miközben csökkenti a zajt a gyártó létesítményekben.
Lakossági rendszerek: Elég csendes a lakossági szivattyú szobákhoz, ólommentes sárgaréz opciókkal, amelyek megfelelnek az Ivóvíz FDA szabványainak.

Frissítse a csendesebb, biztonságosabb folyadékvezérlést

Ne hagyja, hogy a zaj és a víz kalapács veszélyeztetje a rendszer teljesítményét. A Storaen elnémító ellenőrző szelepei a szükséges kettős védelmet biztosítják – a megfelelő művelet és a robusztus visszaáramlás megelőzése -, hogy meghosszabbítsák a szivattyú élettartamát, csökkentsék a karbantartást és kényelmesebb környezeteket teremtsenek.

Függetlenül attól, hogy korszerűsít egy kereskedelmi szivattyú szobát, akár lakóvízrendszert tervez, a Silence -ellenőrző szelepek tökéletesen biztosítják a biztonság és a derű egyensúlyát. Fedezze fel a mai választékunkat, és fedezze fel, hogy az Industries miért bízza meg a Storaen-t a zajmentes, megbízható folyadékvezérlésben.

Swing vs. Lift Type: Mélységes zajcsökkentési alapelvei a csengőszelepek eldöntésének alapelvei

A lengő típusú és az emelő típusú elnémító ellenőrző szelepek közötti választás az egyedi zajcsökkentési mechanizmusok és működési erősségek megértésétől függ. A Storaen mindkét mintát kínálja, mindegyik optimalizálva az egyes folyadékkezelési igényekhez – itt működnek, és hol vannak kitűnőek a csendesebb, biztonságosabb csővezeték -rendszerek létrehozásában.

1.

A lengő típusú szelepek a tetején csuklós tárcsatel rendelkeznek, és egy vízszintes tengely körüli kinyitásra/bezárásra forognak:

Zajcsökkentési mechanizmus:

A gumi bevonatú korong (EPDM/NBR) és a lágyülések kialakítása elnyeli a hatást a bezárás során, és a „SLAM” zajt 35% -kal csökkenti a csak fémes szelepekhez képest.
A tompító rugó lelassítja a lemez forgását, biztosítva a fokozatos tömítést még alacsony nyomású rendszerekben (≥0,05 mPa), minimalizálva a víz kalapácshoz kapcsolódó rezgéseit (zaj ≤75dB).

Legjobb:

Nagy átmérőjű csővezetékek (DN80-DN600) ipari vízrendszerekben vagy HVAC hurkokban, ahol teljes fúró kialakítása 20% -kal csökkenti a nyomásvesztést, szemben a felvonó típusokkal.
Mérsékelt nyomású alkalmazások (≤1,6mpa) tiszta közeggel, mivel a csuklós kialakítás kevésbé hajlamos a törmelék elzárására.

2.

Az emelő típusú szelepek függőlegesen mozgó tárcsát használnak, amelyet egy szár vezet, és szigorúbb irányítást kínál nagynyomású forgatókönyvekben:

Zajcsökkentési mechanizmus:
Egy kettős útmutató sínrendszer stabilizálja a tárcsa függőleges mozgását, kiküszöbölve az oldalsó hullámtást és a nem irányított mintákban a fémes sikoltozást.
A rövidütemű kialakítás (25–50 mm) és a nagy teherbírású rugó kombinálva biztosítja a gyors, mégis ellenőrzött bezárást (0,3 másodperc a DN50-re), és a nyomás túlfeszültség-zaját 40% -kal csökkenti a 2,5 mPa-ra.

Legjobb:
Kis -közepes átmérőjű (DN15 – DN200) lakó- vagy kereskedelmi épületekben, ahol a hely korlátozott és a csendes működés kritikus (zaj ≤65dB a háztartási vízrendszerekben).
Nagynyomású alkalmazások, mint például a kazán betápláló vonalak, annak képességének köszönhetően, hogy a hőmérsékletet akár 150 ° C-ig kezeljék, rozsdamentes acél 316 alkatrészekkel.

A zajvezérlés kulcsfontosságú tervezési különbségei

Tömítésfelület: A lengő típusok széles, szögletes üléseket használnak a fokozatos érintkezéshez; Az emelőtípusok keskeny, lapos ülésekre támaszkodnak a pillanatnyi, mégis párnázott bezáráshoz.
Áramlási turbulencia: A lengőkészülékek korszerűsített útja csökkenti az alacsony sebességű áramlások turbulenciáját; Az emelőszelepek függőleges szárának kisebb ellenállása teremt, de nagysebességű, zajra hajlamos környezetben kiemelkedik.
Karbantartási igények: Az emelőszelepek irányított szárai periodikus kenést igényelnek (a PTFE-bevonatú hüvelyek a Storaen modellekben 30%-kal csökkentik a súrlódást); A lengőkészülékek csuklós ízületeinek törmelékmentes tápközegre van szükségük a ragasztás elkerülése érdekében.

A Storaen minden forgatókönyvre tervezett megoldásai

Swing-típusú előnyök: Opcionális epoxi bélés a korrozív közegekhez, ASME B16.5 karimák a globális kompatibilitási szempontból, és az ISO 3744-nek (akusztikus mérnöki szabványok) megfelelõ zajtesztek.
Lift típusú innovációk: Szabadalmaztatott tavaszi előterhelés (0–10n · m) a bezárási sebesség finomhangolására, ideális a zajszint testreszabására érzékeny környezetben, például kórházakban vagy szállodákban.

Válassza ki a megfelelő típusát a rendszeréhez

A tér és az alacsony nyomás prioritása: Haladjon a nagy csővezetékekhez lengő típusú csendes szelepekkel.
Szüksége van nagy nyomásra és pontosságra: Válassza az emelő típusú elnémító ellenőrző szelepeket kompakt, nagy igényű beállításokban.

A Storaen mindkét mintája biztosítja a megbízható visszaáramlás megelőzését, miközben a forrásnál zajlik a zajnak – akár fokozatos szög bezárás, akár ellenőrzött függőleges mozgás révén. Fedezze fel a mai választékunkat, és fedezze fel, hogy mérnöki szakértelmünk hogyan tudja biztosítani a csendes, hatékony folyadékvezérlést, amelyet a rendszer megérdemel.

1, Forgatási ellenőrző szelep: A szelepflap tárcsa alakú volt, a szelep üléscsatorna tengelye körül forogva a forgó mozgáshoz, mivel a szelepcsatorna egy korszerűsített, áramlási ellenállás, mint a pillangó-ellenőrző szelep emelkedése, kicsi, az alacsony áramlási sebességhez és a nagy kaliberű változások áramlásához nem szabad használni a pulzáló áramláshoz, és az oltási teljesítmény nem, nem pedig az erőfeszítésekhez. A pillangó-ellenőrző szelepet egyszelepes típusú, kettős szelep típusú és többszalagú háromfajta típusra osztják.

2, Lift-visszacsapó szelep: A szelep csúsztatása a szelep karosszéria-ellenőrző szelepének függőleges középső vonalán, a hangtompító-ellenőrző szelepet csak a vízszintes csővezetékbe lehet felszerelni, a nagynyomású kis átmérőjű ellenőrző szelepen használható golyó. A kipufogód -ellenőrző szelep szeleptestének alakja megegyezik a Globe szelep alakjával (amelyet a Globe szeleppel általános lehet), tehát a folyadék ellenállási együtthatója nagyobb. Szerkezete hasonló a gömbszelephez, a szeleptesthez és a szelepflaphoz, és megegyezik a gömbszelephez.

A szeleplap felső részét és a szelepfedél alsó részét vezető hüvelygel dolgozják fel, és a szeleplap vezetéke szabadon fel lehet emelni és leengedni a szelepvezetékben, amikor a tápközeg lefelé áramlik, a szeleplap kinyílik a közepes tolóerővel, és amikor a tápközeg folyik, a szelep fedőlapja az ülésen az ülésen az ülésen található, és megáll az áramlástól. Egyenes átmeneti pillangó-ellenőrző szelephordozó bemeneti és kimeneti csatorna iránya és a szelep üléscsatorna iránya merőleges; A függőleges emelőellenőrző szelep, a közeg bemeneti és kimeneti csatorna iránya és a szelep üléscsatorna iránya megegyezik, az áramlási ellenállás kisebb, mint az egyenes átadás.

3, Döntő lemez -visszacsapó szelep: A szelepflap a szelep ülés -ellenőrző szelepén lévő csap körül forog. Egyszerűbb, mint a tárcsaellenőrző szelep szerkezete, csak a vízszintes csővezetékbe telepíthető, jobb tömítés.

4, tompa visszacsapó szelep: A szeleptest középső vonalán csúszik a szelep szárnya. A csővezeték -ellenőrző szelep egy újonnan kialakult szelep, kicsi mérete, könnyű, jó feldolgozási technológiája, a visszacsapó szelep egyik fejlesztési iránya. De a folyadék ellenállás együtthatója valamivel nagyobb, mint a lengőkendező szelep.

5. ábra, Sűrítőellenőrző szelep: Ezt a szelepet kazán takarmány-vízhez és gőzdarab-szelephez készítik, emelőcsökkentő szelepet és gömbszelepet vagy szögszelepet integrált funkcióval rendelkezik. Ezen túlmenően vannak-néhányuk nem vonatkozik a szivattyúk kimeneti telepítésére, például az alsó szelep, a rugóval betöltött, Y-típusú ellenőrző szelep.

Az energiatakarékos kipufogógáz-ellenőrző szelep szerkezeti diagramja:

1 、 A szeleptest "derékdob" alak kialakítását alkalmazza, javítja a közepes áramlási irányt, csökkenti az áramlási ellenállás együtthatót.

A 2. ábrán a szelep rövid szerkezeti formát alkalmaz, bár a fejveszteség valamivel nagyobb, mint az emelő néma -ellenőrző szelep, de a térfogat kicsi és olcsó.

3 、 Kompakt szerkezet, a nem fémes kenési hüvelyt a vezető tengely és a vezetőkeret közé kell felszerelni, a szelepflap rugalmas, és nem fog tartani a tartási jelenséget.

A 4. számú csontváz gumi tömítésgyűrű közvetlenül a szeleptestben van beállítva, hogy hosszú ideig elkerülje a közeget a pecsétgyűrű közvetlen súrolásánál, a szerviz élettartam jelentősen meghosszabbodik, erős és tartós.

5 、 A szeleplap rövid nyílása és záró ütései hatékonyan megakadályozhatják a víz kalapáccsal.

6 A vízellátási és vízelvezető rendszerekre alkalmazható, a sokemeletes épülethálózat a szivattyú kimenetére telepíthető, a szerkezet kissé módosul, használható szívó alsó szelepként, de a szennyvízhálózathoz nem.

1, A használt szelep, a közeg a látható nyíl irányában áramlik.

A 2. ábrán, amikor a média a megadott irányban áramlik, akkor a szelepflap a médiaerő szerepe alapján nyílik meg; A közegek ellenáramlása, a szeleplap önsúlya és a szelepflap miatt a tápközeg fordított erő szerepe alapján, úgy, hogy a szeleplap és a szelep ülés tömítőfelülete bezárt, hogy megakadályozzák a közeg ellenáram célját.

3

4 、 A szerkezet hossza megfelel a GB/T12221-2005 szabványnak, a karima csatlakozás megfelel a GB/T17241.6-2008 szabványnak.

Az 1. ábrán a szelep mindkét végéhez való hozzáférést el kell blokkolni, és a száraz és szellőztetett beltéri létezés. Ha hosszú ideig tárolják, akkor azt gyakran ellenőrizni kell a rozsda és a korrózió megelőzése érdekében.

2 、 A szelepet meg kell tisztítani a telepítés előtt, és a szállítás során okozott hibákat meg kell szüntetni.

3 、 A telepítést gondosan ellenőrizni kell a szelepjelekre és az adattáblákra, hogy biztosítsák a követelmények betartását.

4 、 A szelep a vízszintes csővezetékre van felszerelve, felfelé a motorháztetővel.

Csendes ellenőrző szelep GYIK

Mi az a csendes ellenőrző szelep, és hogyan működik?

A csendes ellenőrző szelep egy mechanikus eszköz, amely lehetővé teszi a folyadék egy irányba történő áramlását, miközben megakadályozza a visszaáramlást. Egy csuklós korong vagy rugó mechanizmus segítségével működik, amely akkor nyílik meg, amikor a bemeneti oldalon lévő folyadéknyomás meghaladja a kimeneti oldal nyomását. Ahogy az áramlás csökken vagy megfordít, a szelep csendesen bezáródik, minimalizálva a víz kalapáccsal és a rezgéseket, így ideális választás a lakossági és ipari alkalmazásokhoz egyaránt.

Milyen anyagokból készülnek a csendes ellenőrző szelepek?

A csendes ellenőrző szelepeink olyan kiváló minőségű anyagokból készülnek, mint például sárgaréz, rozsdamentes acél vagy PVC, az adott modelltől függően. Ezeket az anyagokat a tartósságra és a korrózióval szembeni ellenállásra tervezték, biztosítva a hosszú élettartamot és a megbízható teljesítményt a különféle folyékony szállítási rendszerekben.

Telepíthetem a csendes ellenőrző szelepet bármilyen irányba?

Míg a csendes ellenőrző szelepeket sokoldalúnak tervezték, elengedhetetlen a gyártó utasításainak megfelelően történő telepítése. Általában ezeket a szelepeket vízszintes helyzetbe kell felszerelni, az áramlási irányt a szeleptesten egy nyíl jelzi. Ez biztosítja az optimális funkcionalitást, és megakadályozza a visszaáramlással vagy a korai kopással kapcsolatos kérdéseket.

Hogyan minimalizálja a csendes ellenőrző szelep a zajt és a víz kalapácsot?

A csendes ellenőrző szelep kialakítása olyan tulajdonságokat tartalmaz, amelyek csökkentik a zajt és a víz kalapácshatásait. A szelepek lassú bezárási mechanizmust használnak, amely óvatosan visszahelyezi a tárcsat a szeleptestbe, ahelyett, hogy becsapna. Ez a fokozatos bezárás csökkenti a turbulens áramlást és minimalizálja a hidraulikus sokkot, biztosítva a csendesebb működést és meghosszabbítja a vízvezeték -rendszer élettartamát.

Milyen alkalmazások alkalmasak a csendes ellenőrző szelepek használatára?

A csendes ellenőrző szelepek ideálisak sokféle alkalmazásra, ideértve a vízvezeték -rendszereket, az öntözést, a szennyvízkezelést és az ipari folyadék -folyamatokhoz. Különösen előnyösek azokban a rendszerekben, ahol a zajcsökkentés prioritás, vagy ahol a visszaáramlás működési zavarokat okozhat. Akár lakossági, akár kereskedelmi felhasználásra, ezek a szelepek biztosítják a hatékony és megbízható folyadékvezérlést.

Hogyan határozhatom meg a rendszerem megfelelő méretét a csendes ellenőrző szelep?

A rendszer számára a csendes ellenőrző szelep megfelelő méretének meghatározásához először értékelje a cső méretét és az áramlási sebességét, amellyel dolgozik. A szelep méretének meg kell egyeznie a nominális cső méretével az optimális áramlás biztosítása és a korlátozások megakadályozása érdekében. Ezenkívül vegye figyelembe a nyomásminősítést és a kompatibilitást a folyadéktípussal. Ha segítségre van szüksége, szakértőink rendelkezésre állnak, hogy segítsék Önt az Ön egyedi igényeinek ideális választásához.
