Gyűrűmérő

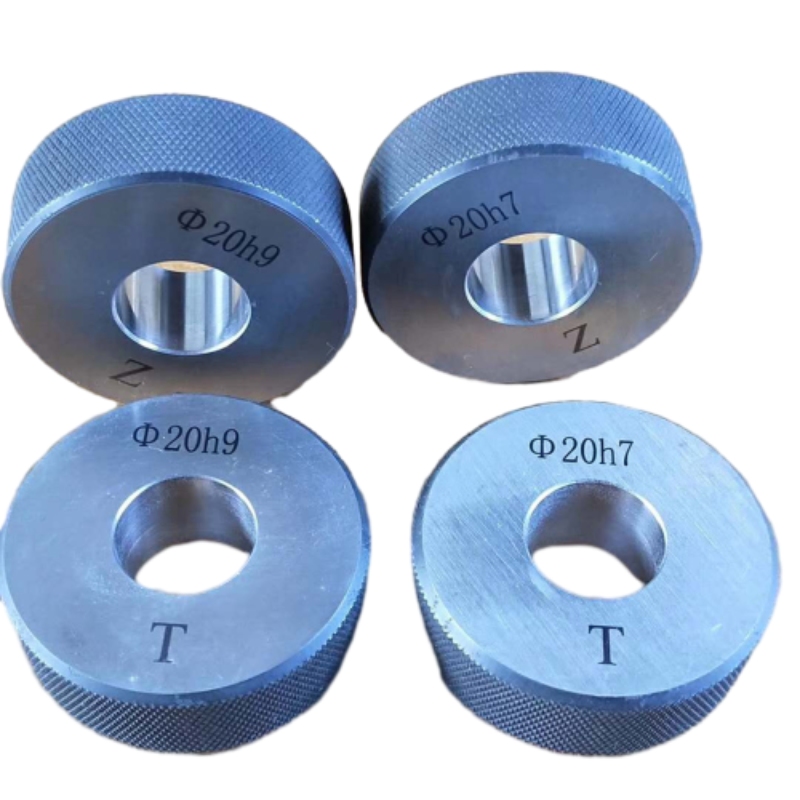

Sima gyűrűmérő: ez a típusú mérőeszköz A munkadarab külső átmérőjének mérésére használják, a t végére és a z végére osztva. Használatban a t vége a munkadarab külső átmérőjének felső határértékét képviseli, és át kell haladnia; A z vége a munkadarab külső átmérőjének alsó határértékét képviseli, és nem tud átadni.

Cégünk nyomtávú sorozatot készít: szálmérő (metrikus, amerikai, angol, trapézus), és Szál dugómérő, Fonalgyűrűs mérő, Sima dugómérő, sima gyűrűmérő trapéz alakú), dugómérő, sima gyűrűmérő, kártyamérő, Keyway dugómérő, MOHS-mérő, 7:24 kúpos mérő, metrikus kúpmérő, szinuszos mérő, ellenőrző rudak (Mohs, 7:24, metrikus), Cylindrical Anger Ruler, különféle nem-standard ellenőrzések és mérőeszközök ellenőrzése.

Gyűrűmérő használat

A gyűrűmérő a pontossági mérőeszköz Elsősorban a megmunkálásban és a minőség -ellenőrzésben használják a hengeres tárgyak, például tengelyek vagy csapágyak külső méreteinek mérésére. Úgy tervezték, hogy ellenőrizze ezen alkatrészek méretét és kerekségét, biztosítva, hogy megfeleljenek a konkrét tolerancia követelményeknek. A gyűrűmérőket általában olyan iparágakban használják, mint például az autóipar, a repülőgépipar és a gyártás, ahol a pontos dimenziók fenntartása elengedhetetlen.

A gyűrűmérők két fő típusúak: GO/NO-GO mérőeszközök és set-gyűrűs mérők. A GO/no-go típust az alapvető tolerancia ellenőrzéséhez használják. Két gyűrűből áll: a "go" gyűrű és a "no-go" gyűrű. A "Go" gyűrűnek illeszkednie kell az alkatrészhez, jelezve, hogy az alkatrész a kívánt mérettartományon belül van, míg a "no-go" gyűrűnek nem kell illeszkednie, jelezve, hogy az alkatrész meghaladja a megadott méreteket.

A készlet-gyűrűs mérőt használják a részletesebb méréshez és a kalibráláshoz. Ez a típus egy pontosan gyártott gyűrűből áll, amely standardként szolgál a mért alkatrészhez való összehasonlításhoz. Segít annak ellenőrzésében, hogy az alkatrészek fenntartják -e a következetes méretet a termelési folyamatok során.

A gyűrűmérők alacsony tágulási sebességű anyagokból készülnek, például acél vagy karbid, annak biztosítása érdekében, hogy pontosságukat változatos hőmérsékleti körülmények között is megőrizzék. Gyűrűmérőt használva elengedhetetlen a károsodás elkerülése érdekében, mivel még egy kis hiányosság is befolyásolhatja a mérési pontosságot.

Összefoglalva: a gyűrűmérők elengedhetetlenek a hengeres alkatrészek nagy pontosságú mérésének biztosításához a különböző iparágakban. Használatuk elősegíti a hibák megelőzését, és biztosítja az alkatrészek illeszkedését és működését a kívánt módon, hozzájárulva a mechanikai rendszerek általános minőségéhez és teljesítményéhez.

Mi az előnye a gyűrűmérőnek?

A gyártási és mérnöki iparban a pontos mérések biztosítása elengedhetetlen az alkatrészek minőségéhez és teljesítményéhez. Az egyik alapvető eszköz, amely jelentős szerepet játszik a pontos mérések elérésében, a gyűrűmérő. Ez a speciális mérőeszköz számos előnyt kínál, amelyek javítják a termelékenységet és a minőségbiztosítási folyamatot.

Mindenekelőtt a gyűrűmérő elsődleges előnye, hogy képes -e nagyon pontos méréseket biztosítani a hengeres alkatrészekhez. Tervezése lehetővé teszi a felhasználók számára, hogy hatékonyan ellenőrizhessék a munkadarab átmérőjét. A gyűrűmérőket szigorú toleranciákra gyártják, így ideálisak a minőség -ellenőrzéshez szigorú környezetben. Ez a pontosság elősegíti, hogy az alkatrészek zökkenőmentesen illeszkedjenek egymáshoz, csökkentve az összeszerelési problémák valószínűségét.

A gyűrűmérő másik kiemelkedő előnye a használat egyszerűsége. A bonyolultabb mérőszerszámokkal ellentétben a gyűrűmérők egyértelmű „go/no-go” módszert mutatnak be az ellenőrzéshez. A kialakítás két gyűrűből áll-egy GO gyűrűből, amelynek be kell illeszkednie a részhez, és egy nem-go gyűrűnek, amelynek nem szabad. Ez a bináris megközelítés lehetővé teszi a gyors értékeléseket, lehetővé téve az operátorok számára, hogy a nem megfelelő alkatrészeket gyorsan azonosítsák a bonyolult mérési beállítások nélkül.

Sőt, a gyűrűs mérők nagyon tartósak és képesek ellenállni a széles körű felhasználásnak, hosszú távon hosszú élettartamhoz és csökkentett költségekhez vezetnek. Gyakran kemény anyagokból készülnek, amelyek ellenállnak a kopásnak, és alkalmassá teszik őket ismétlődő napi ellenőrzésekre különféle termelési környezetben.

Végül, a gyűrűs mérőeszköz bevezetése a minőség -ellenőrzési folyamatban jelentősen javíthatja a gyártási műveletek általános hatékonyságát és megbízhatóságát. Annak biztosítása, hogy minden gyártott darab megfeleljen a szükséges előírásoknak, nemcsak a termékminőséget növeli, hanem elősegíti az ügyfelek elégedettségét és bizalmát is.

Összegezve, a gyűrűmérő használatának előnyei sokrétűek, magukban foglalják a pontosságot, a felhasználóbarátságot, a tartósságot és a hatékonyságot. A gyűrűmérők integrálásával a gyártási folyamatokba elérheti a továbbfejlesztett minőség -ellenőrzést és javíthatja termékeinek általános színvonalát.

Sima gyűrűs mérőeszköz

Standard ： GB1957-81 DIN7162

Pontos ： H6 H7 H8 H9

Egység ： mm

A Storaen gyűrűs mérőeszköz -specifikáció: Kettős szabvány, tanúsítva a GB1957/DIN7162 szerint

A Storaen gyűrűs mérőeszközei a precíziós tervezés bizonysága, amelyet aprólékosan úgy terveztek, hogy megfeleljenek mind a GB1957, mind a DIN7162 Nemzetközi Szabványok – két kiválósági referenciaértéke a dimenziós metrológiában. A H6 osztályig történő pontosság elérésére szolgálnak, ezek a mérőeszközök fő gyűrűs mérőként szolgálnak, és az arany átmérőjének mérésére szolgálnak az iparágban, ahol a pontosság nem tárgyalható, az autóipari gyártástól a repülőgép-műszaki és ipari gépek gyártásáig.

A prémium minőségű ötvözetből készült acélból készült acélgyűrűs mérőeszközök szigorú hőkezelési folyamaton mennek keresztül, hogy javítsák a keménységet és ellenálljanak a kopásnak, biztosítva a következetes teljesítményt is a durva ipari környezetben. Az anyag alacsony hőtágulási együtthatója minimalizálja a hőmérsékleti ingadozások által okozott hibákat, ami kritikus jellemző a globális gyártási környezetben való megbízhatóság fenntartásához. Mindegyik mérőműszer csiszolt felületi felülettel rendelkezik, csökkentve a súrlódást a mérések során, és védi a véletlen karcolások ellen, amelyek veszélyeztethetik a pontosságot.

Termékkínálatunk mindkét sima gyűrűs géteket tartalmazza az egydimenziós ellenőrzésekhez és a gyűrűs mérőkészletekhez, amelyek több méretű méretűek, ideálisak a sokoldalú minőség-ellenőrzési megoldásokra vonatkozó műhelyekhez. Függetlenül attól, hogy szüksége van egy mérőeszközre a precíziós csapágy belső átmérőjének ellenőrzéséhez vagy a hidraulikus alkatrész furatának kalibrálásához, a Storaen olyan konfigurációkat kínál, amelyek igazodnak az Ön egyedi igényeihez. Minden mérőeszköz ragaszkodik a GO/no-go mérési elvhez: A "Go" vége megerősíti a rész dimenziós megfelelőségét, míg a "no-go" vége biztosítja, hogy nem haladja meg a megengedett tűréseket, ésszerűsítse az ellenőrzési folyamatokat a hatékonyság érdekében.

A H6 gyűrűs mérő osztályának jelölése azt jelenti, hogy elkötelezettségünket mutatunk az ultra-szoros tűrések iránt-általában ± 0,0005 mm-en belül, akár 50 mm-ig terjedő névleges méret esetén-, így a mérőeszközöket a mikron szintű pontosságot igénylő alkalmazásokhoz alkalmazzák. Ezt a pontossági szintet a házon belüli kalibrációs laboratóriumokon keresztül validáljuk, fejlett interferométerekkel és koordináta mérőgépekkel (CMM-ek) felszerelve, biztosítva, hogy az egyes mérőeszközök megfeleljenek vagy meghaladják a legszigorúbb nemzetközi tolerancia szabványokat. Minden terméket nyomon követhető kalibrációs tanúsítvány kíséri, amely a teljes megfelelési dokumentációhoz kapcsolja a teljesítményét a Nemzeti Metrológiai Szabványokkal.

Az eladásra szánt gyűrűmérőkre kereső ügyfelek számára a Storaen átfogó specifikációs táblázatot kínál, amely 1,8 mm-től 300 mm-ig terjedő névleges méretű, mind a metrikus, mind a hüvelyk alapú mérések lehetőségeivel. A szokásos ajánlatokon túl az egyedi megoldásokra szakosodunk, beleértve a nem szabványos átmérőjeket, a speciális felületi bevonatot (például a krómozás a fokozott korrózióállóság érdekében) és a testreszabott gyűrűs mérési rendszerek egyedi ipari alkalmazásokhoz. Mérnöki csapatunk szorosan együttműködik az ügyfelekkel olyan mérőeszközök megtervezésében, amelyek a konkrét kihívásokkal foglalkoznak, a repülőgép -alkatrészek mély fúrásaitól kezdve a miniatűr orvostechnikai eszközök belső átmérőjének ellenőrzéséig.

A Storaen kiválasztása azt jelenti, hogy nem csupán eszközbe fektetünk be, mint egy eszközt – partnerét szerez a minőségbiztosításban. Az eladó gyűrűs mérőeszközöket egy élethosszig tartó garancia támasztja alá az anyagi hibák ellen, a globális műszaki támogatási hálózathoz való hozzáférés mellett. Függetlenül attól, hogy kicsi gépi üzlet vagy nagyszabású gyártó, termékeink biztosítják a termelési hatékonyság fenntartásához és a költséges átdolgozás csökkentéséhez szükséges megbízhatóságot és pontosságot. Bizalom a Storaen évtizedek óta a metrológiában: mérőeszközeink nem csak eszközök; Ezek a minőség -ellenőrzési keret alapja.

A Storaen értékesítési rendszere az ellenőrző eszközökhöz: Teljes ciklusgarancia a standard termékektől a nem kötelező ellenőrző eszközökig

A Storaen gyűrűs mérőeszközök értékesítési rendszere több, mint szolgáltatás-elkötelezettsége annak biztosítása, hogy a mérőeszközök állandó pontosságot biztosítsanak az életciklusuk során. Függetlenül attól, hogy megvásárolta a szokásos gyűrűsméretű termékeinket, vagy együttműködött velünk az ügyvédi ellenőrző eszközökön, teljes körű támogatást nyújtunk, amely a kalibrálást, a karbantartást és a műszaki szakértelmet terjeszti, megerősítve a megbízható partnerként betöltött szerepünket a minőség-ellenőrzésben.

Azoknak az ügyfeleknek, akik a szokásos tartományunkból eladó gyűrűmérőket vásárolnak – beleértve a sima gyűrűs mérőeszközöket, a gyűrűs mérőkészleteket és a főgyűrű -mérőeszközöket – nyomon követhető kalibrációs tanúsítvánnyal kezdjük, amely érvényesíti a GB1957, a DIN7162 és a International Ring Gator -osztály szabványait (egészen a H6 Precision -ig). Globális szolgáltató központjaink éves újrakalibrációs szolgáltatásokat kínálnak, a legmodernebb interferométerek felhasználásával annak biztosítása érdekében, hogy a mérőeszközök még évek óta tartó használat után is megőrizzék a pontosságot. Ez kritikus jelentőségű az olyan iparágak számára, mint az űrkutatás és az autóipar, ahol a gyűrűs mérési megbízhatóság közvetlenül befolyásolja a termelési minőséget és a megfelelési dokumentációt.

A nem szokásos, nem szabványos ellenőrző eszközök esetében mérnöki csapatunk testreszabott támogatást nyújt a tervezésről a telepítésre. Ha az egyedi alkalmazásához acélgyűrű-mérőeszközre van szükség speciális bevonatokkal, meghosszabbított mérettartományokkal vagy egyedi tolerancia előírásokkal, akkor a vásárlás utáni módosításokat és az utólagos felszerelési szolgáltatásokat kínáljuk. Technikusaink szorosan együttműködnek a csapatával a mérési kihívások elhárításában, függetlenül attól, hogy optimalizálja-e a gyűrűs mérőkészletet a nagy volumenű gyártósorokhoz, vagy feloldja a kompatibilitási problémákat a komplex megmunkálási környezetben.

Minden Storaen gyűrűs mérőeszköz – a típustól függetlenül – élettartamú garanciával rendelkezik az anyagi hibák ellen, tükrözve az acél- és karbid -konstrukcióink tartósságába vetett bizalmunkat. A normál használatból való kopáshoz költséghatékony javító oldatokat biztosítunk, ideértve a csiszolt felületek felületének felújítását és a szélsőséges munkakörülményeknek kitett mérőeszközök méretét. Célunk az, hogy meghosszabbítsuk az eszközök működési élettartamát, csökkentsük a csere költségeit, miközben megőrizzük a folyamatok pontosságát.

A műszaki támogatás az értékesítés utáni filozófiánk középpontjában áll. A 24 órás ügyfélszolgálati csapatunk-amelyet a Metrology szakértői adtak el-távoli hibaelhárítást végeznek a mérési eltérésekhez, segítve a szerszámokkal kapcsolatos problémák és a folyamathibák megkülönböztetését. Ingyenes oktatási erőforrásokat is biztosítunk, például videokalauzokat a megfelelő gyűrűs mérés kezeléséről, a korrózió megelőzésére szolgáló bevált gyakorlatokról, valamint a mérőeszközök automatizált minőség -ellenőrzési rendszerekbe történő integrálására szolgáló tippeket.

A Storaen kiválasztása azt jelenti, hogy nyugalmat szerezünk egy értékesítés utáni ökoszisztéma révén, amely prioritást élvez az Ön működési hatékonyságának. Függetlenül attól, hogy egyetlen sima gyűrűs gyűrűs gátot használ az alapvető ellenőrzésekhez, akár egy komplex Master Ring Gage -t az ISO tanúsítási ellenőrzésekhez, a támogatásunk az Ön igényeivel növekszik. Nem csak eszközöket adunk el; Gondoskodunk arról, hogy azok továbbra is létfontosságú eszközök maradjanak az Ön minőségbiztosítási keretében, amelyet a precíziós metrológia globális vezetőjének szakértelme és forrásai támogatnak. Bízzon a Storaenben, hogy pontos maradjon a mérései, a folyamatait és az Ön vállalkozását előrehaladja – Today és az elkövetkező években.
